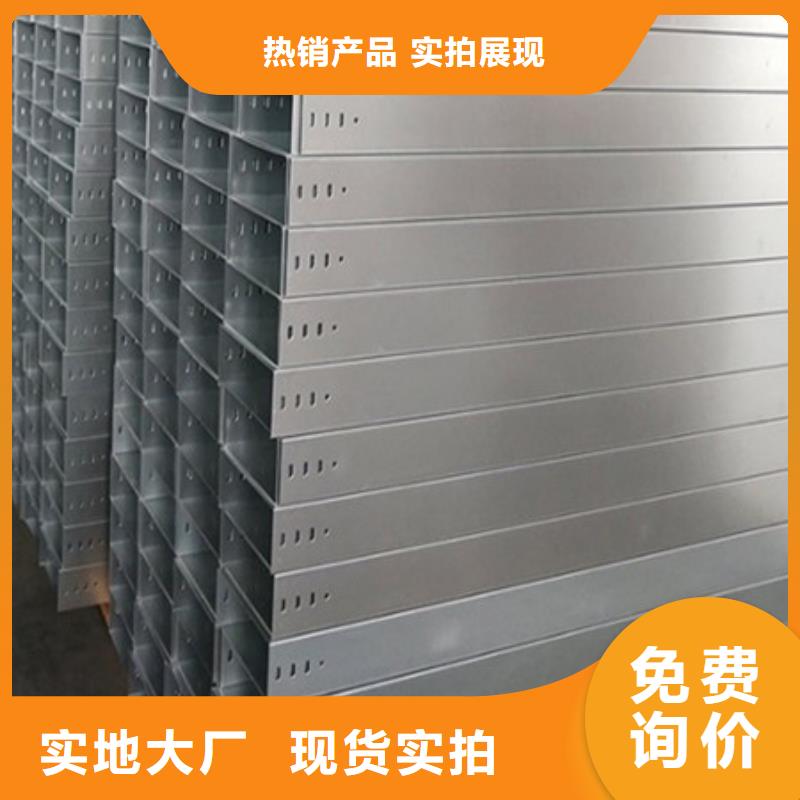

上海黄浦一、上海黄浦同城电缆桥架型式及品种的选择1、上海黄浦同城需屏蔽电器干扰的电缆网路或有防护外部（如：有腐蚀液体，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。2、上海黄浦同城强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、上海黄浦同城支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。3、上海黄浦同城除上述情况外，可根据现场还环境及技术要求选用托盘式、上海黄浦同城槽式、上海黄浦同城梯级式、上海黄浦同城玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。4、上海黄浦同城在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。5、上海黄浦同城大跨距（＞3m）要选用复合型桥架（FB）。6、上海黄浦同城户外要选用复合环氧树脂桥架（F）。二、上海黄浦同城规格选择1、上海黄浦同城桥架的宽度和高度就按下表选择，并应符合电缆填充率不超过有关标准规范的规定值，动力电缆可取40-50％，控制电缆可取50-70％，另外需预留10-25％的式程发展余量。2、上海黄浦同城各种弯通及附件规格应符合工程布置条件并与桥架相配套。3、上海黄浦同城支、上海黄浦同城吊架规格的选择，应按桥架规格、上海黄浦同城层数、上海黄浦同城跨距等条件配置。并应满足荷载的要求。4、上海黄浦同城桥架横截面积的选择见表三、上海黄浦同城支、上海黄浦同城吊架的配置1、上海黄浦同城户内支、上海黄浦同城吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。2、上海黄浦同城非直线段的支、上海黄浦同城吊架配置就遵循以下原则。当桥架宽度300mm时，除符合下述条件外，在非直线段中部还应增设一个支、上海黄浦同城吊架。3、上海黄浦同城桥架多层设置时层间中心距为200，250，300，350mm。4、上海黄浦同城桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。四、上海黄浦同城防火要求桥架防火的区段，必须采用钢制或不燃、上海黄浦同城阻燃材料。我公司生产的BJⅢ系列电缆桥架均为防火桥架。五、上海黄浦同城接地1、上海黄浦同城桥架系统应具有可靠的电气连接并接地（只对金属桥架）。2、上海黄浦同城当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆，接地孔应绝缘涂层。在1KV及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时，桥架的级长方向金属横截面积应不小于规定值。3、上海黄浦同城沿桥架全长另敷设接地干线时，每段（包括非直线段）桥架应至少有一点与接地干线可靠连接。4、上海黄浦同城对于振动场所，在接地部位的连接处应装置弹簧圈。六、上海黄浦同城桥架系统设计内容桥架系统工程设计应与土建、上海黄浦同城工艺以及有关专业密切相配合以确定布置，其设计内容可含有：1、上海黄浦同城桥架系统的有关剖面图。2、上海黄浦同城桥架系统的平面布置图。3、上海黄浦同城桥架系统所需直线段、上海黄浦同城弯通、上海黄浦同城支、上海黄浦同城吊架规格和数量的明细表以及必要的说明。4、上海黄浦同城有特殊要求的非标件技术说明或示意图。
